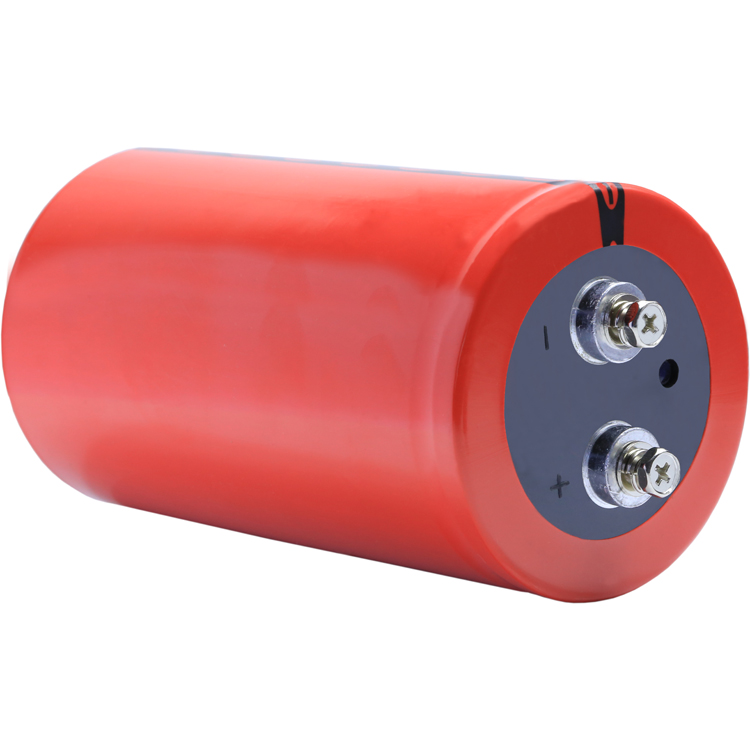

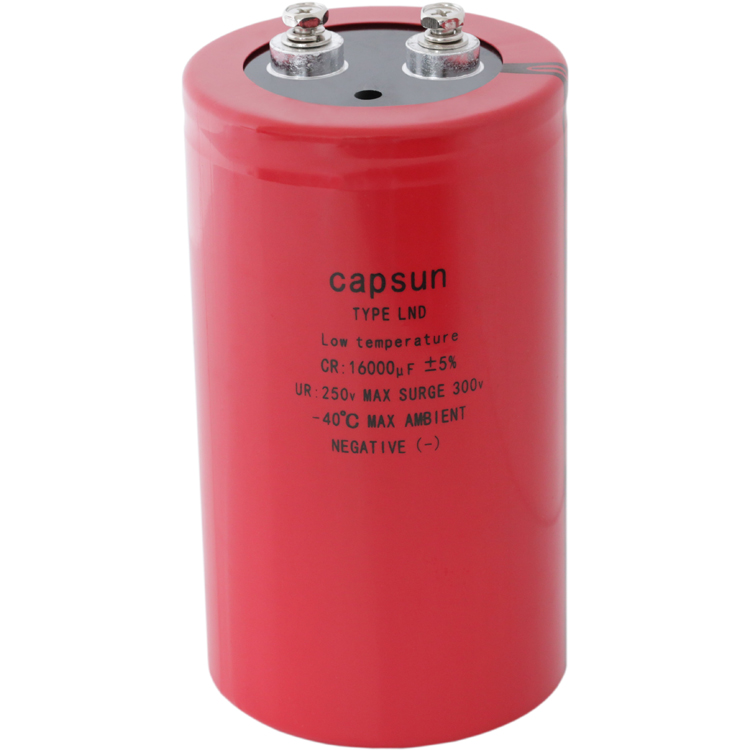

超低溫鋁電解電容器

LND 系列

項目

特性

工作溫度范圍

-55~+85℃

額定電壓范圍

350~450VDC

靜電容量容許差

± 20%（M） -------------20℃/120HZ

漏電流

I=0.02CV或者5mA中任意一個較小值
I:漏電流（µA）、C:靜電容量（µF）、額定電壓（VDC）---------20℃/5分鐘值

損失角正切值（tanδ）

≤0.12 ----------- 20℃/120HZ

溫度特性

靜電容量變化率 C（-25℃）/C（+20℃）≥0.7 ---------------- 20℃/120HZ

絕緣電阻

全部端子和容器套上的絕緣套且安裝的固定帶之間用DC500V的絕緣電阻測定儀測出的值≥100MΩ

絕緣耐壓

全部端子和容器套的絕緣套且安裝的固定帶之間施加AC2000V的電壓1分鐘未出現異常。

耐久性

在-55℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓2000小時后，

待溫度恢復到20℃進行測量時，應滿足以下要求。

靜電容量變化率

≤初始值的±20%

高溫無負荷特性

在-55℃環境下，無負荷放置1000小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項）

后進行測量時，應滿足以下要求

靜電容量變化率

≤初始值的±20%

損失角正切值

≤初始規格值的200%

漏電流

≤初始規格值

頻率（HZ）

120

300

1K

3K

修正系數

0.83

1.00

1.25

1.33
